Controllo manuale
Funzionamento compatto delle macchine per la piegatura dei profili
Ulteriori informazioni
Preciso e affidabile

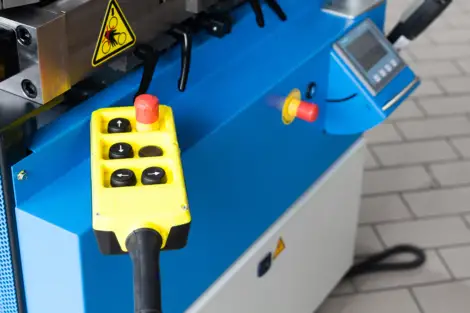

La piegatrice di profili è gestita manualmente senza comandi esterni tramite un pannello Siemens, collegato direttamente alla macchina. Il display del pannello mostra all'operatore l'attuale posizione X del rullo di alimentazione con una precisione di lettura di 0,01 mm. La velocità del rullo di alimentazione e la velocità di laminazione possono essere modificate da velocità di scorrimento a velocità rapida, a seconda delle esigenze.
Produzione in serie con poco sforzo
Come funzione aggiuntiva, il pannello Siemens offre l'impostazione di un arresto frontale variabile dell'asse X. In questo modo è possibile realizzare un raggio di curvatura ricorrente nella produzione in serie.

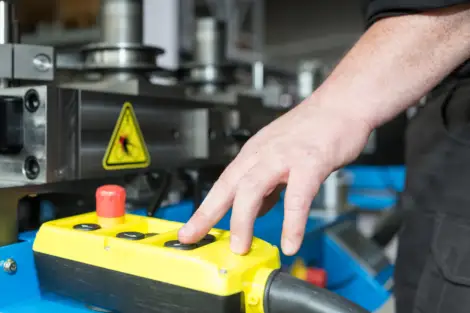

Tutti gli assi sono gestiti da un pulsante a sfioramento.
Il Tablet Teach-In o il Tablet350 possono essere installati in qualsiasi momento.
Panoramica dei sistemi di controllo PBT
| Manuale | Tablet Teach-In | Tablet350 | PC400 | |
|---|---|---|---|---|
| Operazione / Hardware | terminale portatile mobile | terminale portatile / Tablet-PC / staffa a braccio snodato / liberamente mobile | terminale portatile / Tablet-PC / staffa a braccio snodato / liberamente mobile | pannello di controllo mobile / Display multi-touch da 15 pollici / PC industriale |
| Consigliato per | bassa variabilità delle forme di piegatura | bassa variabilità delle forme di piegatura ma elevate quantità | elevata variabilità delle forme di piegatura | alta variabilità delle forme di curvatura e automatizzate |
| Tempo necessario per determinare la geometria di flessione | relativamente alto | relativamente alto | basso | basso |
| Produzione in serie | dopo l'impostazione manuale | automatizzato, dopo il teach-in | automatizzato, controllato da software | automatizzati, controllati dal software e integrabili nell'automazione |
| Programmazione / Memorizzazione / Elaborazione dei raggi e calcolo del programma | manuale | via teach-in / via tablet | basati su software, numero e lunghezza illimitati | basati su software, numero e lunghezza illimitati |
| Controllo visivo del programma | - | - | come rappresentazione grafica | come rappresentazione grafica |
| Raggi per parte di piegatura | 1 | 1 | opzionale | opzionale |
| Tasso di alimentazione | velocità di traslazione/strisciamento rapida | velocità di traslazione/strisciamento rapida | continuo | continuo |
| Piegatura supplementare | - | - | possibile per 1 segmento | possibile per tutti i segmenti |
| In uscita | - | - | - | possibile |
| Correzione della transizione | - | - | - | possibile |
| Documentazione del programma | - | - | - | come allegato PDF |
| Assistenti al programma | - | - | bobina a spirale | spirale, ellissi, “curve di Napoleone”, curve a S, forme speciali, copertura di piscine, curvatura destra/sinistra |
| Controllo di opzioni aggiuntive | - | - | - | architettura aperta per estensioni specifiche per il cliente, ad esempio assi Z CNC, attacco di piegatura 3D o avanzamento del mandrino, misurazione automatica del raggio |
| Diagnosi a distanza tramite PBT | - | - | - | tramite connessione a Internet |
| Aggiornamento software | - | per chiavetta USB | per chiavetta USB | per chiavetta USB / tramite connessione Internet |
| Backup dei dati | - | tramite porta USB | tramite porta USB | tramite porta USB / in rete |
| Connessione | con cavo | WiFi | WiFi | con cavo |
| Sistema operativo | - | Windows | Windows | Windows |
| Integrazione di rete | - | - | - | possibile |
| Sicurezza | arresto di emergenza, inching | arresto di emergenza, inching, interruttore di abilitazione | arresto di emergenza, inching, interruttore di abilitazione | arresto di emergenza, inching, interruttore di abilitazione opzionale: Collegamento per scanner laser di sicurezza |
| Assi | Asse X controllato da 1/100 mm opzionale: asse Y con risoluzione di 1/10 mm |
Asse X controllato da 1/100 mm Asse Y controllato da 1/10 mm |
Asse X controllato da 1/100 mm Asse Y controllato da 1/10 mm |
Asse X controllato da 1/100 mm Asse Y controllato da 1/10 mm opzionale: Asse X con servoidraulica (PBT25, PBT35) opzionale: asse Y con servocomandi (PBT35) opzionale: assi Z controllati a sinistra/destra |
